富源體育館
艾索電子場館擴聲—富源體育館及體育場項目案例
● 項目概況

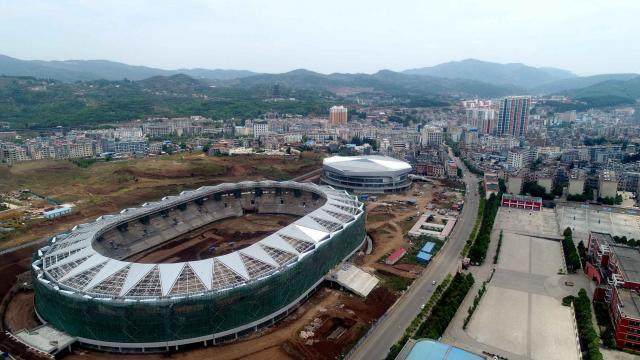

富源體育活動中心項目位于曲靖市富源縣城北，包括體育館和體育場，工程總造價3.6億元，一期總建筑面積為478682平方米，其中體育場建筑面積為29854.73平方米，體育館建筑面積15770.68平方米，建筑高度36米，框架結構。建成后將成為富源縣標志性建筑，體育館可舉行籃球比賽、訓練或舉辦中型演唱會；體育場可舉辦大型體育賽事或演唱會等。從項目功能需要出發，結合國際先進電聲技術設計的理念，提出本設計方案，以客觀而完善的設計全面滿足使用功能需求。
● 項目需求
體育館，由比賽場和訓練場組成，可用于舉行籃球、羽毛球比賽和訓練，也可用于舉行中型室內演唱會等。
體育場，包括一個標準的足球場、400米跑道等，可用于舉行足球、田徑比賽和訓練，也可用于舉行大型演唱會等。
場館的專業音響擴聲系統是場館內舞臺表演所需的重要設施，音頻系統要進行語言、音樂等其它影音資料音頻信號的重播，進行發言時語言清晰、層次分明、音樂信號動態范圍大、中音力度大，高音清晰明亮而不毛，在設計時重點考慮揚聲器的分布以及聲壓覆蓋的均勻，系統的互相信號的交流。
● 解決方案：
擴聲系統
體育館擴聲系統由主擴聲線陣；輔助擴聲線陣；超低音音箱；左、右側看臺補聲音箱各；看臺流動返聽音箱組成。

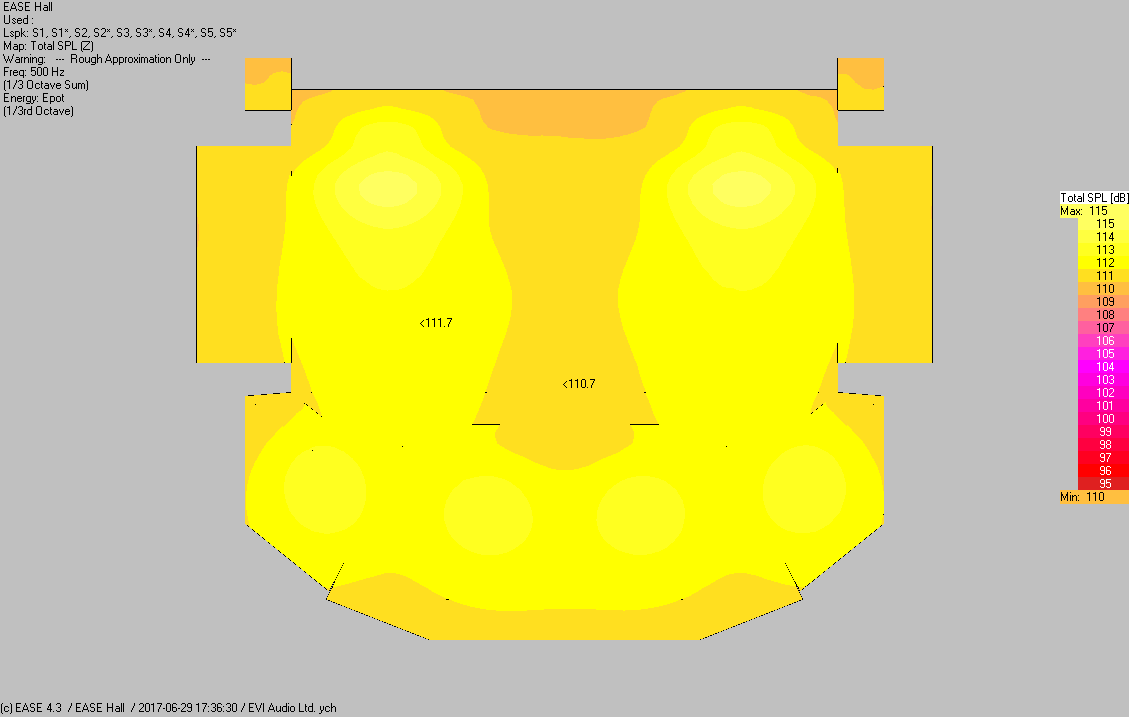

所有的音箱設計，包括選型、安裝位置、角度等都經過專業的EASE聲場設計。直達聲壓級、最大聲壓級、聲場不均勻度、清晰度及輔音損失度等都達到理想的結果。

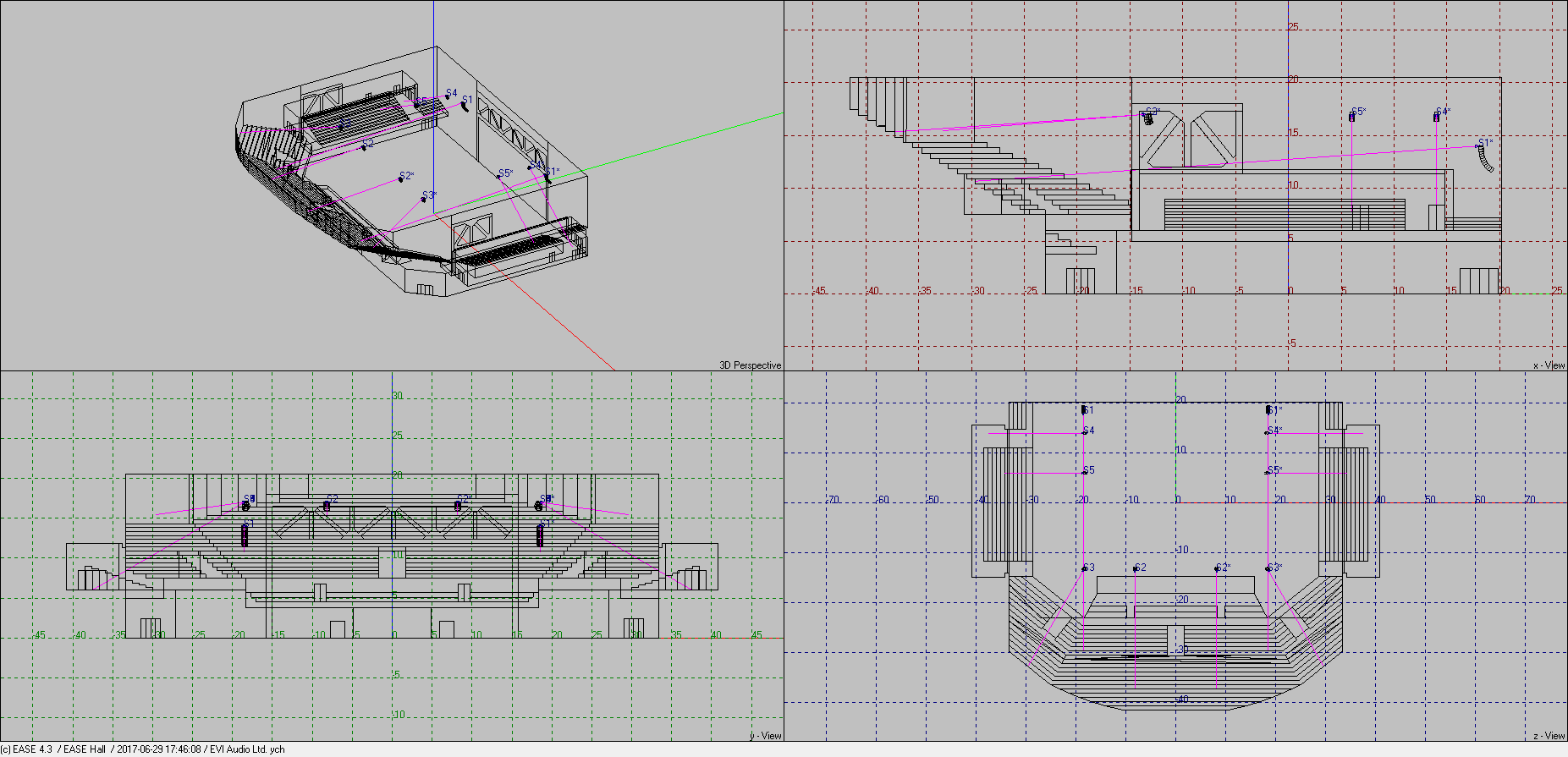

音箱三維布置圖
主線陣、低音音箱及側看臺補聲音箱
補聲線陣音箱
體育場擴聲系統由場地擴聲線陣、看臺擴聲線陣、主席臺流動返聽音箱組成。場地及看臺擴聲音箱均選用雙10寸無源線陣音箱。
音箱三維布置圖
線陣音箱
控制系統等
包括了調音設備、音頻處理設備、功率放大器、音源等其他專業無線話筒、有線話筒、控制室監聽設備、電源時序器等。
機房設計
由于體育場面積大，物理線路長，既音頻信號傳輸損耗大，也不便于音頻系統布線，因此在東西看臺各設計一個機房，每個機房安裝部分設備，其中西看臺作為主機房，安裝無線話筒、調音臺、部分功放及音頻處理器等設備，東看臺主要安裝部分功放和音頻處理器等。兩個機房通過光纖收發器實現音頻信號遠距離傳輸。為了在主機房就可控制從機房的設備電源，兩機房的所有電源時序器通過RS485進行級聯控制。
西看臺機房
用戶體驗
設計之初，艾索電子就對實地進行過多次考查與測量，根據場館擴聲系統設計的聲學技術指標，對聲場、聲壓做了分析圖，在前期就能全面直觀地了解項目效果。
圖為在艾索電子視聽室講解設計效果圖
